Mercedes W09 in evoluzione: diversa presa ai lati del muso e le barge board modificate
I tecnici di Brackley ad ogni GP portano degli aggiornamenti della freccia d'argento: si è vista una diversa apertura ai lati del muso, mentre le barge board sono in evoluzione al variare dei flussi.
Foto di: Mark Sutton
F.1 analisi tecnica di Giorgio Piola
Giorgio Piola è l’esperto di tecnica di Formula 1 che segue i Gran Premi dal 1964. Il giornalista italiano è considerato il più autorevole divulgatore dei segreti delle monoposto: i suoi disegni e le animazioni permettono di scoprire le novità introdotte dai team ai Gp.
La Mercedes porta delle novità più o meno importanti sulla W09. Anche a Montreal sulla freccia d'argento sono state fatte delle prove comparative fra la monoposto di Bottas e quella di Hamilton con soluzioni aerodinamiche diverse, che poi sono confluite in quelle scelte per la qualifica da entrambi.

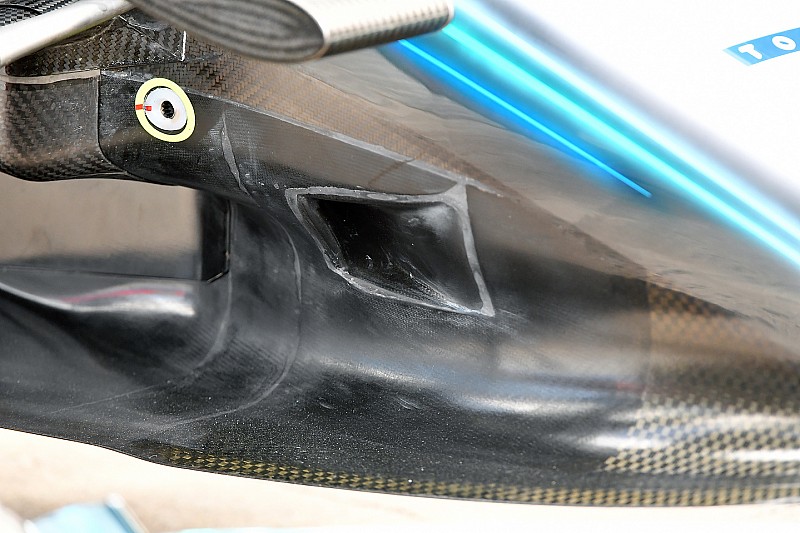

La novità più appariscente si è notata sotto alla telecamera montata sul musetto della W09: nell'immagine si può osservare la diversa presa d'aria che è stata più scavata, sotto, per creare un nuovo condotto che migliori sensibilmente l'efficienza dell'S-duct e, quindi, la possibilità di riempire di aria tutta la zona sotto alla scocca evitando che si possano generare dei piccoli vortici allo strato limite.
Se osservate la foto con attenzione noterete che a monte della presa si può osservare, infatti, uno sfogo di aria liberando il flusso che è stato precedentemente canalizzato. Non si tratta di una soluzione nuova, che si era già vista nelle gare precedenti, ma è stata sviluppata a favore dell'efficienza.
Sulla W09 si sono visti degli aggiornamenti di dettaglio anche alle barge board con una protuberanza alla base dell'elemento principale.
Mercedes-AMG F1 W09 bargeboard detail
Photo by: Giorgio Piola
