Mercedes: ecco lo scatto che profana la sospensione all’interno della scocca

condividi
commenti
Mercedes: ecco lo scatto che profana la sospensione all’interno della scocca
Di:
5 lug 2018, 11:20

Durante il riassemblaggio della W09 nel box di Silverstone siamo riusciti a cogliere un'immagine che ci mostra lo schema sospensivo anteriore con gli ammortizzatori verticali e il piantone dello sterzo in carbonio.

Ecco la Mercedes W09 sorpresa “nuda” nel box di Silverstone: nell’immagine per la prima volta è possibile osservare qual è la disposizione degli elementi della sospensione anteriore e del piantone dello sterzo che ha uno stelo in carbonio, potendo sfruttare il fatto che era stata smontata l’idroguida che solitamente copre l’apertura frontale del telaio.

Lo scatto, che in lontananza lascia intravedere anche la pedaliera, mostra la razionalità dello schema sospensivo Mercedes che ha i due ammortizzatori che sono verticali e inclinati sia verso l’esterno che verso la parte anteriore. Sugli steli sono stati montati dei thermo-tape: a sinistra si leggono i valori nella scala Fahrenheit e a destra gli equivalenti valori centrigadi. Accanto agli ammortizzatori ci sono in verde i potenziometri.

Sul lato sinistro, in prossimità del pedale del freno c'è la pompa idraulica che fa parte del sistema brake by wire, mentre a sinistra si può osservare il comando dell'acceleratore elettronico.

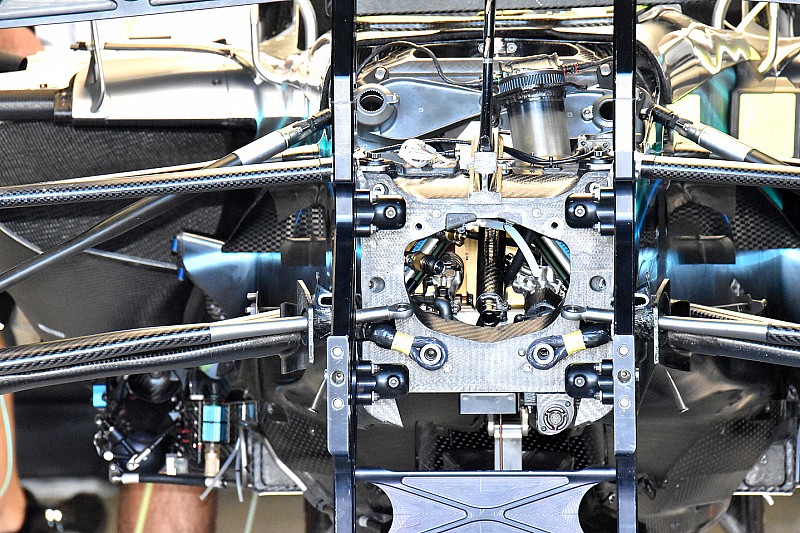

Mercedes AMG F1 W09, dettaglio della sospensione anteriore

Mercedes AMG F1 W09, dettaglio della sospensione anteriore

Photo by: Giorgio Piola
