Ferrari: modificato il doppio Monkey seat alla ricerca del carico

condividi
commenti
Ferrari: modificato il doppio Monkey seat alla ricerca del carico
Di:
26 mag 2017, 07:53

Sulla SF70-H la modifica più appariscente al GP di Monaco è il nuovo Monkey seat che la squadra di Maranello ha adeguato alle esigenze del tracciato monegasco. In coda gli sfoghi d'aria delle pance sono stati maggiorati per garantire il raffreddamento del motore.

La Ferrari continua ad adeguare i due Monkey seat che sono montati sulla struttura deformabile del cambio della SF70-H alle esigenze dei diversi tracciati. Per il GP di Monaco è stata approntata la versione ad alto carico aerodinamico per il secondo elemento, quello più grande, che si trova in coda: non ha più la forma a sella che avevamo osservato a Barcellona, per lasciare lo spazio ad una soluzione più grande che ai due supporti svergolati unisce un doppio profilo con un soffiaggio e nolder ad alta incidenza.

Il primo elemento, quello che incornicia lo scarico centrale e che lavora in sinergia con i due piloni che reggono l'ala posteriore, assolve, invece, la funzione del deviatore di flusso utile a orientare i filetti in modo da trarre la massima efficienza al Monkey seat più grande.

Nell'immagine, sotto, si può notare anche la carrozzeria della Rossa che in coda alle pance mostra delle vistose aperture utili a sfogare l'aria calda dei radiatori: considerata la bassa velocità media con cui si gira nel Principato è indispensabile aprire le feritoie per ottenere un buon raffreddamento e non mettere a repentaglio l'affidabilità della power unit.

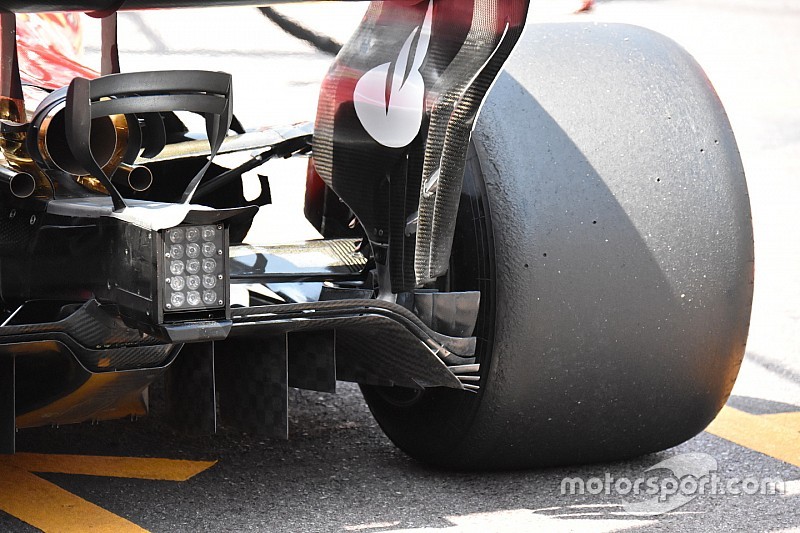

Ferrari SF70-H, il retrotreno
Ferrari SF70-H: la carrozzeria ha degli sfoghi maggiorati in coda alle pance della SF70-H

Photo by: Giorgio Piola
