Ferrari: ecco la nuova ala anteriore sulla SF71H che è basata anche su vecchie soluzioni
Di: Giorgio Piola
22 giu 2018, 13:13

La squadra del Cavallino per l'ostica pista del Paul Ricard ha proposto un'ala anteriore che è un mix di soluzioni già viste in passato che sono state abbinate a parti totalmente nuove.

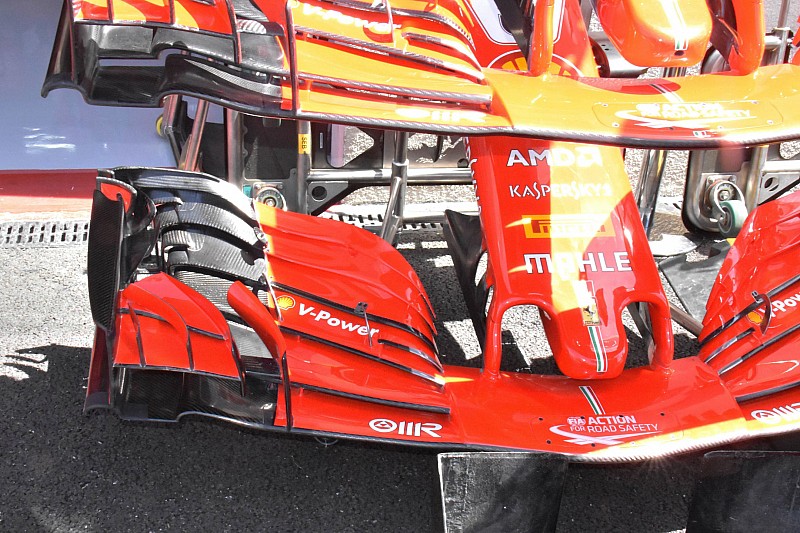

La Ferrari per il Paul Ricard ha proposto un'ala anteriore che riprende alcune vecchie soluzioni nella parte centrale (quella verniciata di rosso) e le combina con nuove partii visibili nella parte più esterna: tanto per cominciare il flap ancorato all'interno della paratia laterale adesso non è più rettangolare e con un soffiaggio, ma ha la forma triangolare e rende più visibili i flap aggiuntivi che sono di nuovo disegno.

In particolare l'ultimo profilo che evidenzia la presenza di una nervatura di carbonio che assolve alla funzione di un nolder, mostra come la parte rimasta in carbonio si raccordi in modo più curvilineo con la parte già nota. Il tentativo è di aumentare l'effeetto out-wash, vale a dire portare più flusso verso l'esterno della ruota anteriore onde ridurre l'effetto delle turbolenze che da essa sono generate.

Tanto Vettel che Raikkonen sono passati a questa soluzione nel corso del primo turno di prove libere, dopo che avevano cominciato a girare con la versione vista in Canada, sotto.

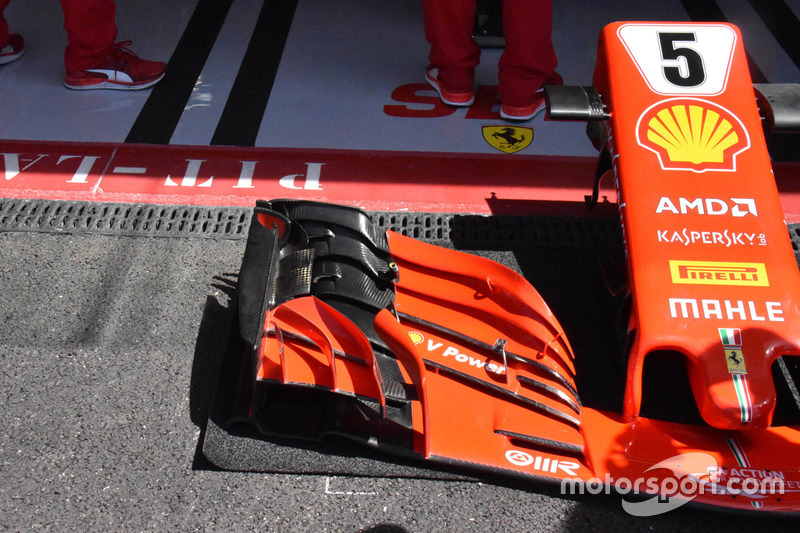

Ferrari SF71H, dettaglio dell'ala anteriore

Ferrari SF71H, dettaglio dell'ala anteriore

Photo by: Giorgio Piola
