Force India: ecco come è fatto l'S-duct della VJM08
Di: Franco Nugnes
01 mar 2015, 11:38

Abbiamo colto la monoposto di Andy Green priva del muso e mostra il passaggio di aria da sotto il telaio a sopra

La Force India sulla VJM08 ha sviluppato l'S-duct anche se il regolamento della FIA impone che ci sia un piano lineare sotto al muso. Nell'immagine Nugnes, infatti, è possibile vedere con chiarezza come sulla monoposto di Andy Green si possa portare il flusso d'aria che si trova sotto al muso nella parte superiore del telaio.

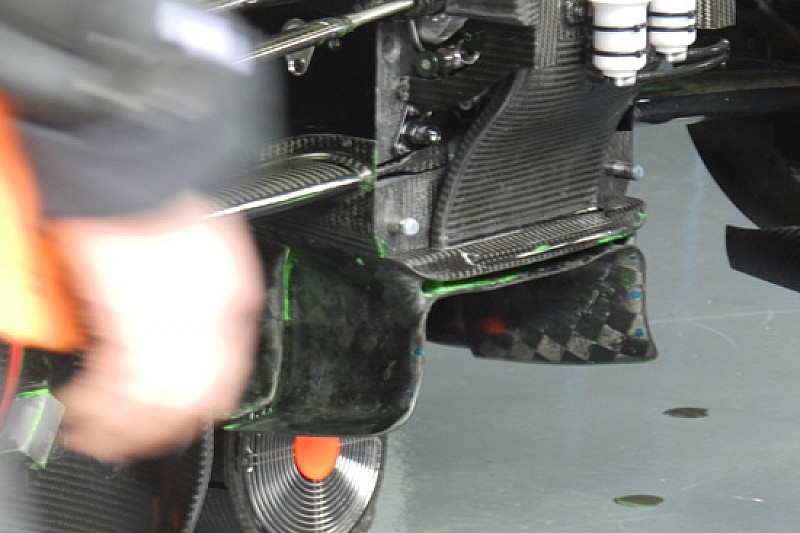

La foto ci mostra la feritoia orizzontale che è stata creata fra i turning vanes e la scocca e ci mostra il condotto in carbonio dalla forma ad esse quasi verticale grazie al quale si sposta il flusso d'aria dalla parte inferiore a quella superiore del telaio, riprendendo un concetto caro alla Red Bull Racing.

Ai lati dell'apertura, infatti, si notano anche due fori più piccoli che servono a raffreddare dei particolari elettronici posti nelle fiancate, riprendendo una filosofia costruttiva pensata da Adrian Newey.
